Yfirlit

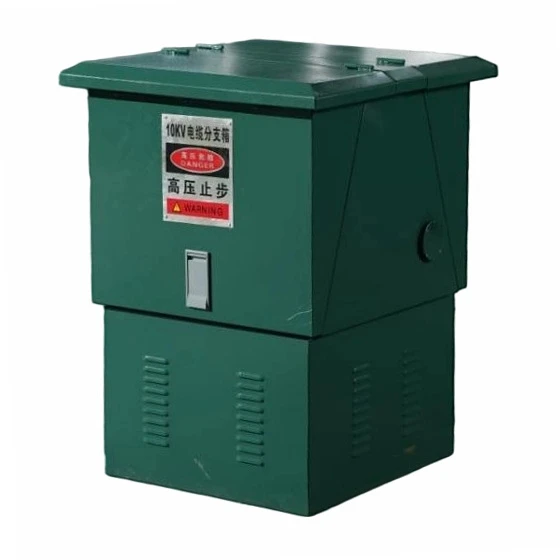

10kV dreifibox utanhúss, notað fyrir fjöl-kapaltengingar og orkudreifingu. Tengingaraðferð þess er einföld og þægileg. Auk þess að vera að fullu einangruð, að fullu innsigluð, tæringarþolinn-, auðvelt að stækka hann og viðhalds-frjáls, er einnig hægt að nota hann í tengslum við SF6 álagsrofa og hringa aðaleiningar. Þessir rafmagnsrofaskápar hafa sterka umhverfisaðlögunarhæfni og er hægt að beita þeim víða í iðnaðargörðum, íbúðarsamfélögum, verslunarmiðstöðvum, námusvæðum, stórum fyrirtækjum og öðrum sviðum fyrir rafdreifikerfi. Í byggingu nýrra neta og endurnýjunarverkefna í þéttbýli geta þeir dregið verulega úr notkun kapla og aðaleininga, lækkað verkfræðikostnað, lágmarkað svæði sem verður fyrir áhrifum af viðhaldi og rafmagnsleysi og tryggt öryggi og áreiðanleika aflgjafa.

Tæknilýsing

Venjulegur snúru tengibox
Raðnúmer		Nafn	Eining	Gildi
1		Málspenna	kV	12
2		Málstraumur	A	630
3		Metið stuttan-tíma þola straum	kA(3s)	20
4		Metinn toppur þolir straum	kA	50
5		Afltíðni þolir spennu (virkt gildi)	kV/1mín	42
6		Eldingar þola spennu	kV	75/105
7		Útskrift að hluta	pC	<10
8		Vörnunareinkunn girðingar		IP33

Tæknilegar breytur á kranaboxi með rofa
Raðnúmer	Nafn		Eining		Gildi
1	Málspenna		kV		12
2	Málstraumur		kA		630
3	Metið stuttan-tímaþolsstraum (3s)		kA		20
4	Metinn toppur þolir straum		kA		50
5	Afltíðni þolir spennu		kA/1mín		42
6	Eldingastraumur þolir spennu		kV		75/105
7	Afltíðni aukarásar þolir spennu		kV		2
8	Neikvæð pólun DC þolir spennu		kV/15mín		52
9	Útskrift að hluta		pC		<10
10	Málstraumsrofslotur		次		100
11	Málrofastraumur fyrir snúru		A		10
12	Metinn rofstraumur með lokuðum-lykkju		kV		630
13	Vélrænt líf		sinnum		2000
14	Vörnunareinkunn girðingar				IP33
15	SF6 gasþrýstingur		MP/20 gráður		0.045
16	SF6 gas árlegur lekahlutfall				<0.05% a year

Frammistöðueiginleikar

1. Forsmíðað kísillgúmmí innsiglað tengibygging, að fullu einangruð og að fullu lokuð;

2. Fáanlegt í tveimur gerðum: lifandi-snertanlegar aðskiljanlegar kapalskautar og lifandi-non-snertanlegar aðskiljanlegar kapalskautar;

3. Rykheldur, raka-heldur, flóð-þolinn, tæringarþolinn-og hentugur fyrir ýmis inni- og útivistarumhverfi;

4. Mjög stigstærð, með inntaks-/úttakslínum á bilinu frá tveimur til yfir tíu, sem gerir sveigjanlegum samsetningum kleift að uppfylla ýmsar kröfur um raflögn;

5. Viðhalds-frjáls, samsett hönnun, auðvelt að setja upp og taka í sundur, með fagurfræðilega ánægjulegt útlit;

6. Útbúinn með lifandi skjá;

7. Hægt að setja skammhlaupsbilunarvísir-;

8. Hægt að vera með bylgjustoppi;

9. Hægt að setja þjófnaðar-lás;

10. Getur veitt hringkerfisvirkni fyrir marga notendur til að fækka hringnetsskápum og spara fjárfestingu;

11. Hægt að útbúa SF (eða tómarúm) hleðslurofa, öryggi eða tómarúmsrofa.

Uppbygging

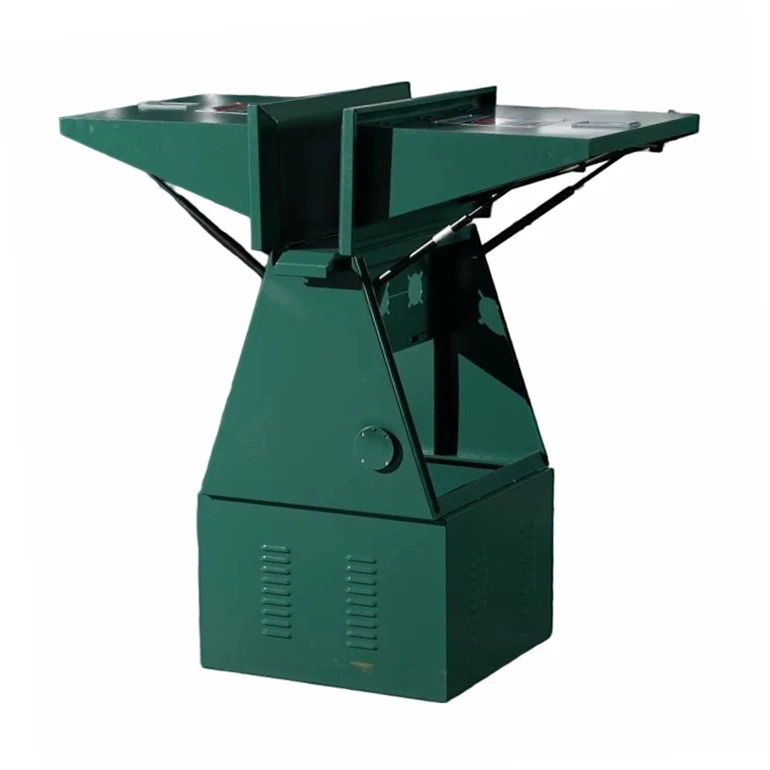

DFW12 röð kapaltengiboxsins er hannaður til notkunar utandyra, með fulllokuðu og fullkomlega einangruðu uppbyggingu með verndareinkunninni IP³3.

Rútuhólfið er lokað hólf smíðað úr 2 mm ryðfríu stáli plötum. Snúruklögurnar eru staðsettar efst á rásarhólfinu til að styðja við tvöfalda-rásarrörin. Tvöfaldar-rásir eru notaðar til að festa kapalinnstungurnar. Allir spennuhafar íhlutir innan rásstangahólfsins gangast undir stranga kísilgúmmíeinangrunarmeðferð. Hægt er að mála hylkin með rafstöðueiginleikum-í samræmi við kröfur viðskiptavina.

Helstu þættir

Aftengjanleg kapaltengi

Losanlegir kapalskautar eru íhlutir sem notaðir eru til að tengja höfuð greinarkapla. Þau eru með fullri einangrun úr kísillgúmmíi og fullri lokun og eru fáanleg í tveimur gerðum: lifandi-snertanleg og lifandi-ekki-snertanleg. Miðað við staðsetningu þeirra í greinarboxinu er þeim skipt frekar í framtappa og afturtappa. Framtappinn er festur á erminni en afturtappinn er tengdur við afturenda klöppunnar með skrúfu.

Bylgjur

Yfirspennustopparhúsið er að fullu einangrað með kísillgúmmíefni og komið fyrir á afturenda tengisins á ystu snúrunni, með fulllokaðri uppbyggingu.

Tvöföld-Pass Bushing

Tvöfalda-pússunin er notuð til að styðja við snúruna að framan, þar sem kjarni hennar myndar hluta af rásstönginni. Bussið er úr epoxý plastefni eða sílikon gúmmí efni og fest við snúruna tengifestinguna með skrúfum.

Stutt-bilunarvísir

Skammhlaupsbilunarvísirinn samanstendur af straumskynjara og skammhlaupsskjáeiningu-. Hann er festur við snúruna í rásarhólfinu. Hægt er að ákvarða bilunarstöðu hringrásarinnar með því að fylgjast með lit skjágluggans.

Vísir fyrir lifandi spennu

Spennuvísirinn er fyrst og fremst notaður til að greina hvort hver fasi kapalsins sé spenntur. Þegar innleiðandi lifandi skjávísir GL seríunnar er settur upp mun vísirinn kvikna þegar spennan í kapalrásinni fer yfir 3000 volt.

SF₆ (eða tómarúm) hleðslurofi eða lofttæmisrofi

Til að mæta kröfum notenda um að skipta og hringja netvirkni, er hægt að stilla innlenda SF₆ (eða tómarúm) hleðslurofa eða tómarúmsrofa eftir þörfum, eða velja innflutta rofa.

Pöntunarleiðbeiningar

1. Vinsamlega tilgreinið tegundarnúmer rafmagnsrofaskápa, inn- og útlínur, nafnþversniðsflatar- kapals og litinn á hólfinu á kranaboxinu;

2. Vinsamlegast gefðu upp aðal raflögn. Byggt á aðal skýringarmyndinni munum við útvega grunnáætlunina og girðingarvíddarteikningar;

3. Þegar þú pantar rofa-tegund, vinsamlega tilgreinið hvort þeir innihalda jarðtengingarrofa.

Athugið: Ef verkefnisskilyrðin fara yfir ofangreindar forskriftir, vinsamlegast hafðu samband við okkur til að fá sérsniðna lausn. Við erum staðráðin í að veita bestu sérsniðnu lausnina fyrir einstöku kröfur þínar.
